Maquette d'étude du courant de fuite

Description :

Cette maquette didactique très visuelle va permettre de sensibiliser les élèves ux risques et dangers d'électrocution et de leur enseigner le rôle de la terre et d'un disjoncteur différentiel.

Objectifs pédagogiques

• Sensibiliser les élèves aux risques d’électrocution en cas de contact indirect

• Sensibiliser les élèves aux risques liés à la qualité de la terre

• Expliquer également le rôle du disjoncteur différentiel 30mA dans une installation domestique.

Rappels Théoriques Inclus

• Disjoncteur magnétothermique : Principes de fonctionnement, calibrage, pouvoir de coupure, courbes de déclenchement, et symboles.
• Disjoncteur différentiel : Fonctionnement, calibrage, temps de déclenchement, et symboles.
• Effets physiologiques du courant électrique : Zones de risque, durées d'exposition en fonction du courant, et tensions dangereuses.
• Résistance maximale de la prise de terre : Importance et limites acceptables.

Travaux Pratiques Proposés

Études de Cas sur Défauts d’Isolement et Courants de Défaut

• Pas de terre et absence de défaut d’isolement : Identification des risques potentiels.
• Terre < 100Ω, défaut d’isolement franc
  • Avec contact humain avec une enveloppe métallique de machine.
  • Sans contact humain.
  • Résultat : Déclenchement du différentiel pour un courant de défaut supérieur à 30mA.
  • Démonstration : Mise en évidence d'un court-circuit.
• Terre < 100Ω, défaut d’isolement faible
  • Résultat : Courant de défaut inférieur à 30mA, pas de déclenchement du différentiel.
  • Mesure : Courant de défaut traversant une personne en contact avec la machine.
• Terre > 100Ω, défaut d’isolement faible
  • Résultat : Courant de défaut inférieur à 30mA, pas de déclenchement du différentiel.
  • Mesure : Courant de défaut traversant une personne en contact avec la machine.
• Terre > 100Ω, défaut d’isolement franc
  • Sans contact humain : Mesure du courant de défaut.
  • Avec contact humain : Mesure du courant de défaut supérieur à 30mA sans déclenchement du différentiel, avec LED symbolisant le cœur allumée.

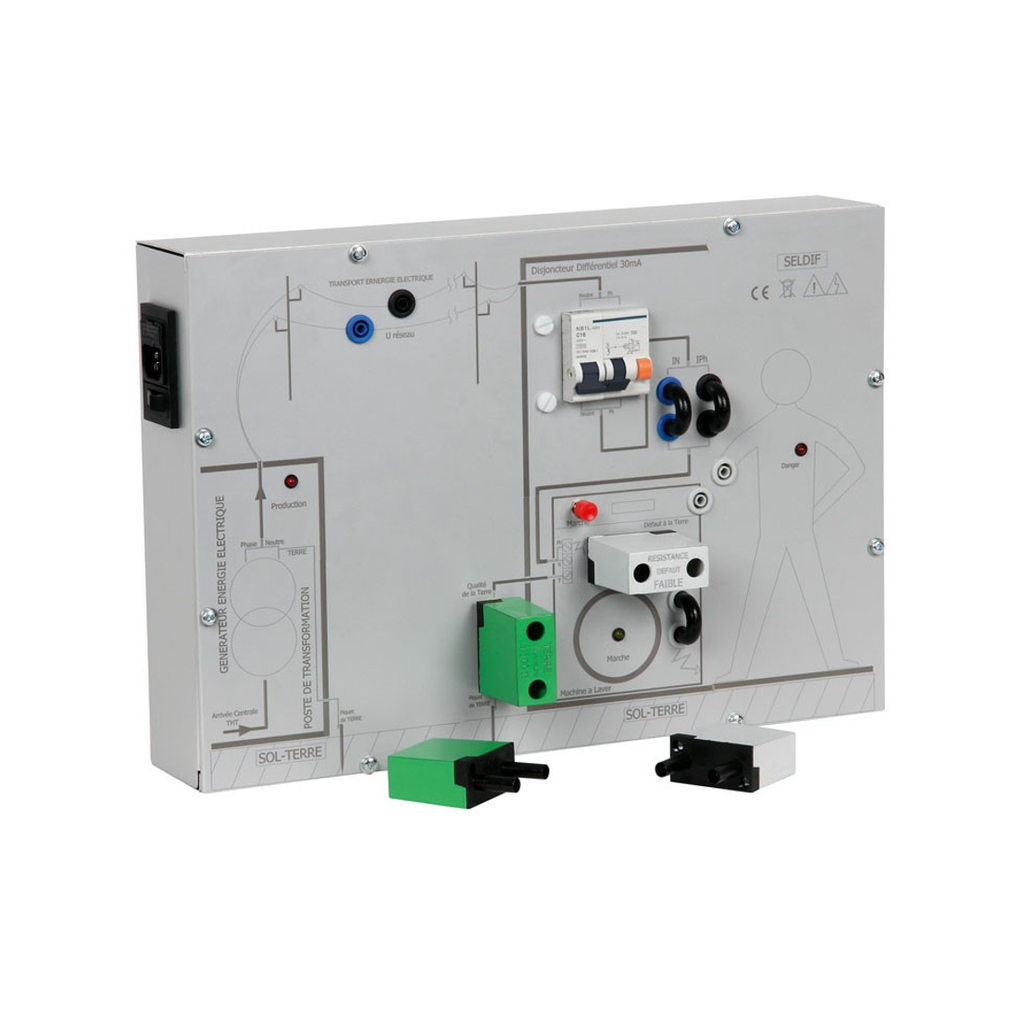

Synoptique de la Maquette

• Réseau public : Poste de transformation moyenne tension/basse tension, connexion neutre à la terre.
• Ligne de transport : Du poste de transformation à l'habitat.
• Installation domestique : Comprend le disjoncteur différentiel 30mA, terre de l’habitat, et une machine à laver en régime de neutre TT, similaire aux installations domestiques.
• Personnage avec LED au niveau du cœur : Diode s’allumant en cas de courant de fuite dangereux.
• Disjoncteur différentiel 30mA industriel : Placé au centre du synoptique.
• Cavaliers : Permettent d’isoler la machine à laver et de prendre des mesures de courant.
• Bouton poussoir Marche : Active la machine à laver avec une LED verte indiquant son fonctionnement.

Fonctionnalités Pratiques

• Bornes de sécurité 4mm : Pour mesurer les courants de défaut et insérer divers modules résistifs.
• Modules résistifs : Simulent deux valeurs de résistance de terre et de courant de fuite.
• Module à résistance variable : Permet de mesurer le courant de déclenchement du différentiel.

Sécurité et Conformité

• Très basse tension : Fonctionnement sécurisé via un transformateur d’isolement conforme à la norme NFC 61558, éliminant tout risque d’électrocution.

Cette maquette complète et sécurisée est un outil indispensable pour une formation approfondie aux risques électriques, couvrant à la fois les aspects théoriques et pratiques, avec des mises en situation réalistes pour une meilleure compréhension et application des normes de sécurité.

COFFRET FABRIQUÉ SUR COMMANDE : délai de 6 à 8 semaines hors vacances et jours fériés.
