Maquette formation BS/BE
PP-LGS-AFR-MON : Maquette formation BS/BE.

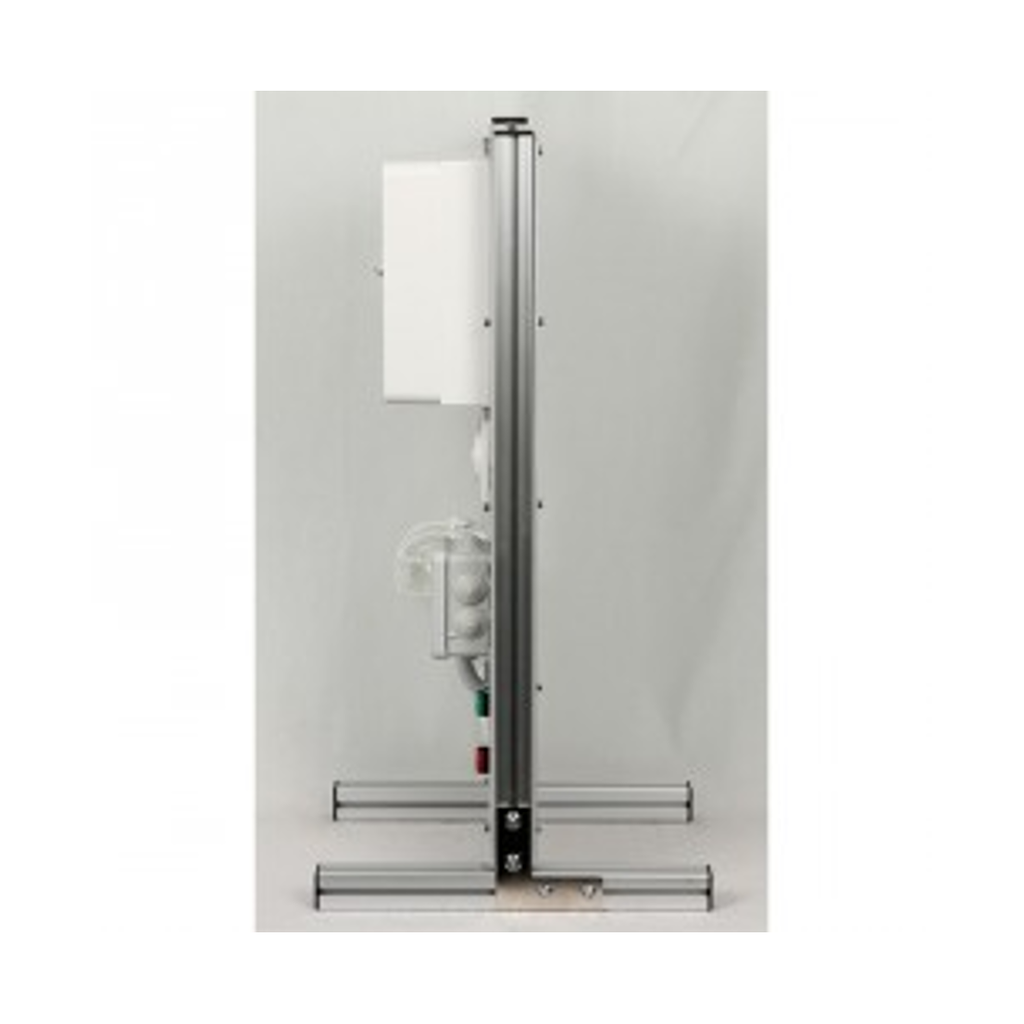

Maquette portative pour la mise en application des
connaissances, des règles et des méthodes en vue de la
certification à l’habilitation aux risques électriques. Tension de
service 24VAC.
| Marque: LANGLOIS |
| Référence: PP-LGS-AFR-MON |
| MPN: HABILIT6 |
| Dimensions (mm): 430 X 405 745 mm |
| Poids (g): 12000 |
Description :
Cette maquette portative est conçue pour la formation et l'habilitation aux risques électriques (BS, BE manœuvre) dans un environnement résidentiel. Grâce à une tension de service de 24VAC protégée par des fusibles, son utilisation est entièrement sécurisée. Les composants sont clairement identifiés avec des marquages sérigraphiés sur des faces en PVC, facilitant l'apprentissage et la manipulation.
Contenu des Travaux Pratiques
- Introduction à l'habilitation électrique : Rappel des principes et des normes de sécurité.
- Consignation d'un disjoncteur : Apprendre à isoler un circuit en toute sécurité.
- Documentation de consignation et habilitation : Remplissage des documents nécessaires.
- Vérification des EPI (Équipements de Protection Individuelle) : Assurer la bonne utilisation des équipements.
- Mesure de tension et test de continuité : Utilisation d'un multimètre (non fourni) pour vérifier les circuits.
Exemples d’Interventions Réalisables
- Mise hors tension et consignation : Procédures de sécurisation des circuits.
- Remplacement d'un fusible basse tension (BT)
- Changement d'une lampe
- Dépose et repose d'une prise de courant
- Dépose et repose d'un interrupteur d'éclairage
- Raccordement d'un équipement électrique à un circuit en attente
- Réarmement d'un dispositif de protection sur instruction
- Remplacement d'un accessoire d'éclairage (ampoule, etc.)

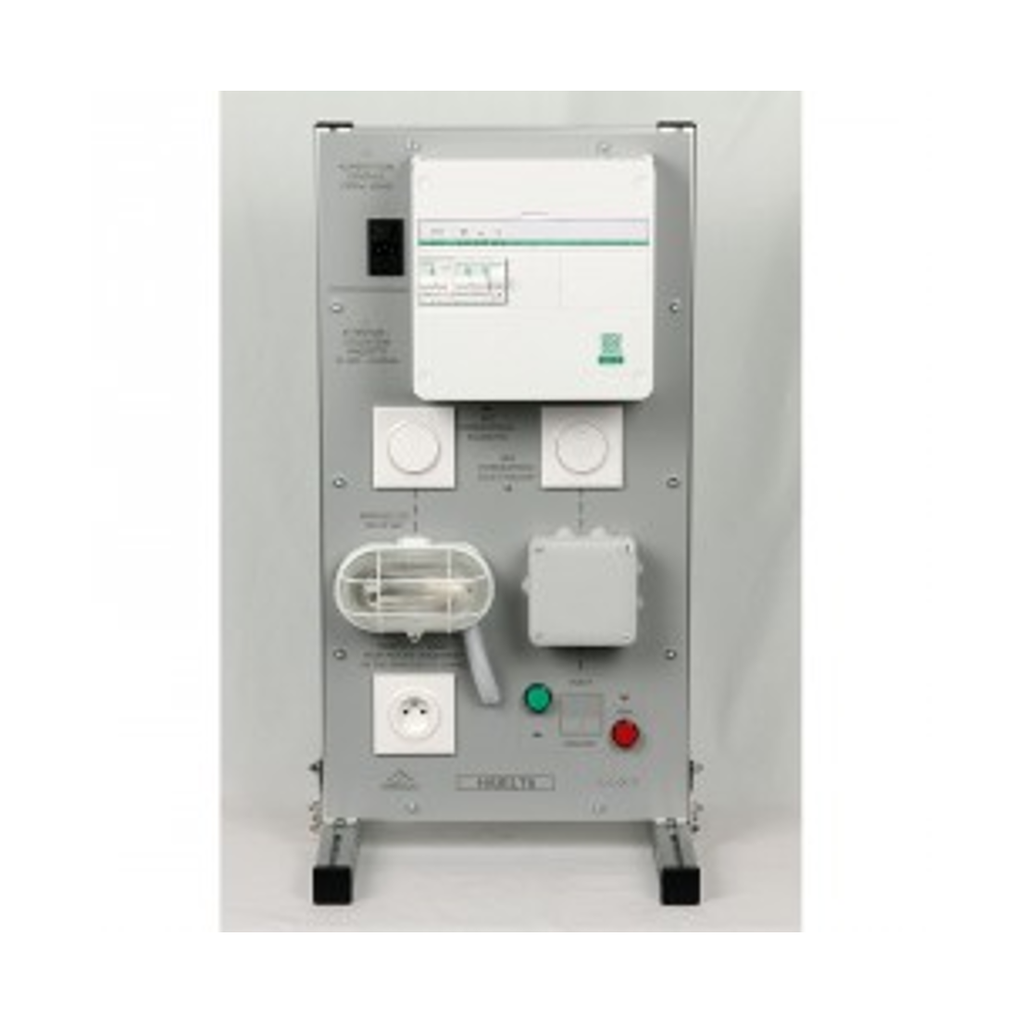

Composition de la Maquette
- Module de prise : Permet l'alimentation en 230VAC / 50Hz 2P+T (câble fourni).
- Interrupteur différentiel : Installation de tête 40A-30mA, type habitat.
- Circuit d'éclairage : Comprend un porte-fusible avec fusible 10A, un interrupteur va-et-vient, un pot d'encastrement, et un hublot avec lampe LED de 3W.
- Circuit de prise : Composé d'un disjoncteur 16A type habitat, d'un pot d'encastrement et d'une prise.
- Circuit de volet roulant : Intègre un disjoncteur 10A type habitat, un interrupteur pour volet roulant, un pot d'encastrement, une boîte de raccordement, et deux voyants simulant un volet roulant pour les tests.

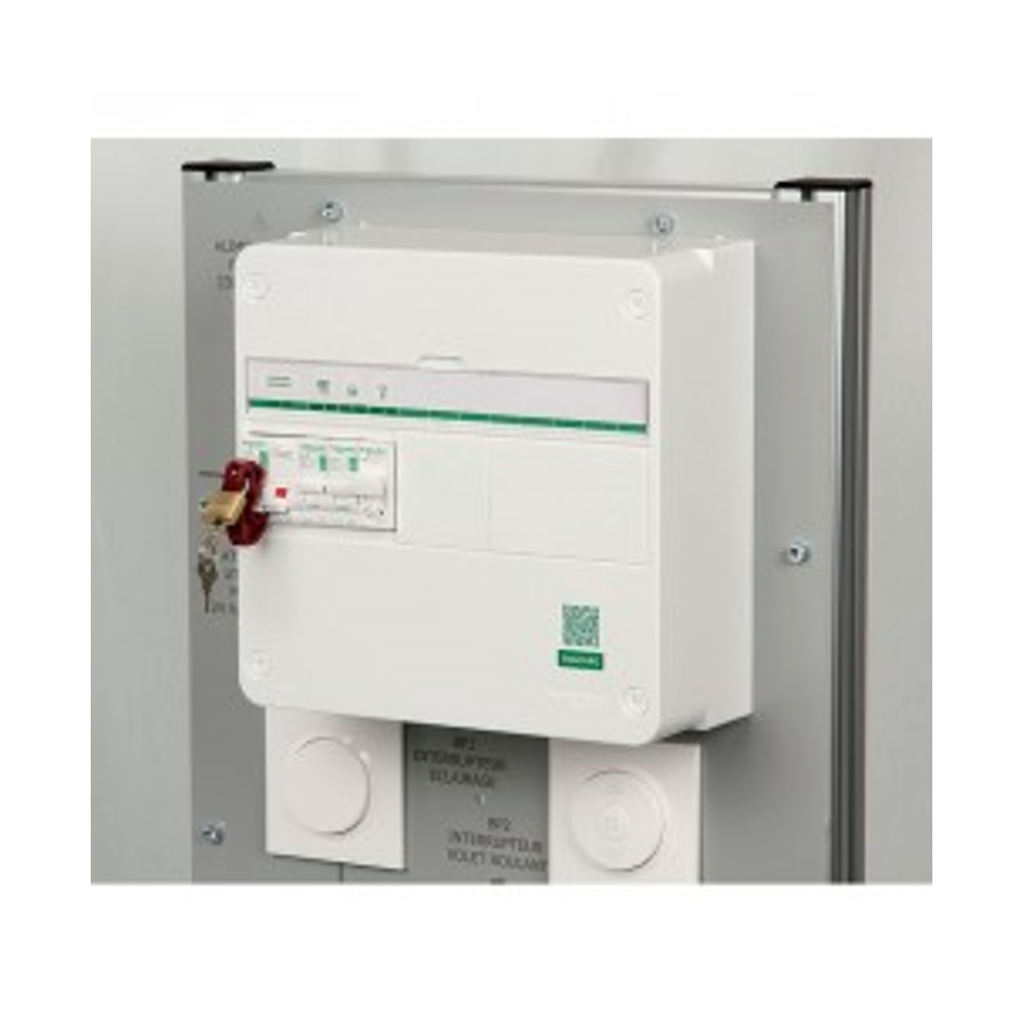

- Équipements de consignation : Un condamnateur, un cadenas, et un macaron de signalisation indiquant "APPAREIL CONDAMNÉ – DÉFENSE DE MANŒUVRER".
Optimisée pour les formations pratiques, cette maquette est un outil essentiel pour l'apprentissage des procédures de sécurité électrique en milieu résidentiel.
COFFRET FABRIQUÉ SUR COMMANDE : délai de 6 à 8 semaines hors vacances et jours fériés.
