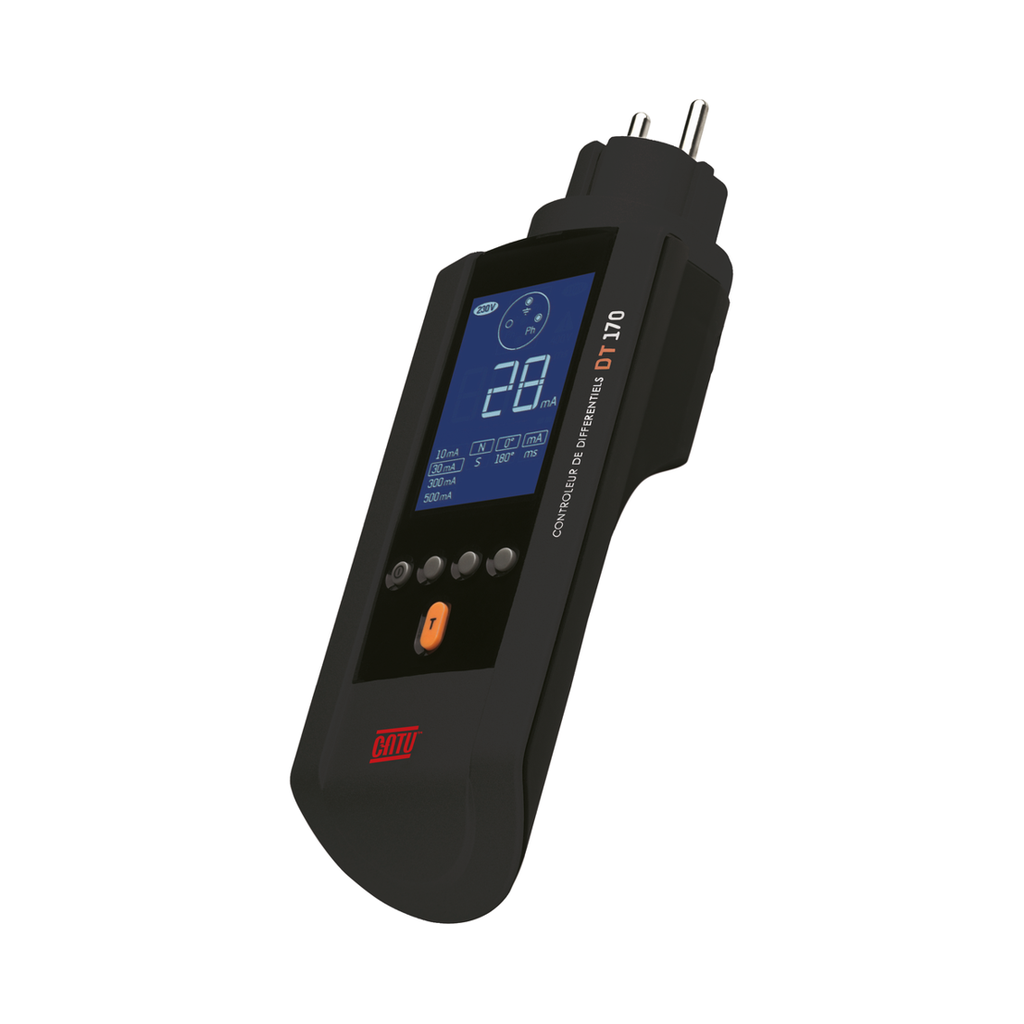

Contrôleur de Différentiels et de Terre DT-170

Description :

Le contrôleur CATEX NG DT-170 est un appareil performant destiné au contrôle et à la mesure des caractéristiques des dispositifs différentiels résiduels (DDR). Compact et précis, il est idéal pour vérifier la sécurité des installations électriques monophasées 230 V en conformité avec les normes.

Utilisation

Le DT-170 permet de contrôler :

1. Temps de déclenchement : Mesure en millisecondes (ms) pour garantir une réaction rapide des DDR.
2. Courant de déclenchement : Évaluation en milliampères (mA) pour les DDR de sensibilité 10, 30, 300 et 500 mA.
   • Compatible avec tous types de DDR, qu'ils soient de type N (normal) ou S (retardé).
   • Tests réalisés à 0° et 180° pour simuler les alternances positive et négative du courant de défaut.
3. Contrôle supplémentaire :
   • Présence et conformité de la tension réseau (non homologué comme VAT).
   • Positionnement de la phase.
   • Raccordement correct du conducteur de protection à la terre.

L'affichage bicolore sur écran LCD facilite la lecture des résultats et l’interprétation des mesures.

Caractéristiques techniques

• Tension d’utilisation : 230 V ± 10 %.
• Fréquence : 50 / 60 Hz ± 10 %.
• Plage de températures : -15 °C à +45 °C.
• Indice de protection : IP40 (protection contre les corps solides > 1 mm), IK03 (résistance aux chocs).
• Précision et résolution :
  • Temps de déclenchement : résolution de 1 ms, précision ± 1 %.
  • Courant de déclenchement : résolution de 1 mA, précision ± 5 %.
• Installation : Catégorie III (CAT III 600 V).
• Affichage : Écran 3 digits pour des mesures claires et précises.
• Autonomie : Batterie interne pour un usage sans interruption.
• Compatibilité : Utilisable sur les prises 2P+T 10/16A ou au tableau BT des circuits monophasés (phase et neutre).

Avantages

• Polyvalence : Compatible avec une large gamme de DDR et de sensibilités.
• Précision : Mesures fiables pour des diagnostics approfondis.
• Facilité d’utilisation : Écran intuitif et interface utilisateur ergonomique.
• Robustesse : Résiste à des environnements exigeants grâce à sa conception durable.

Applications

Idéal pour les électriciens, techniciens de maintenance, et responsables sécurité souhaitant :

• Vérifier la conformité des DDR.
• Diagnostiquer les anomalies dans les circuits monophasés 230 V.
• Garantir la sécurité des installations électriques.

Choisissez le CATEX NG DT-170 pour une évaluation précise et fiable de vos dispositifs différentiels !
